自動化視覺檢測設備檢測金屬件外觀缺陷方案！

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 262 次
注明：自動化視覺檢測設備，均需在影像下清晰可見才能檢測，檢測效率：每分鐘檢測數量 不低于170件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 缺陷 環形光源 可檢

注明：自動化視覺檢測設備，均需在影像下清晰可見才能檢測，檢測效率：每分鐘檢測數量 不低于170件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 2套
5 相機調節模組 SIPOTEK定制 2套
6 工業鏡頭 遠心高清光學工業鏡頭 2套
8 光源 定制光學自適應光源 2套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
9 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

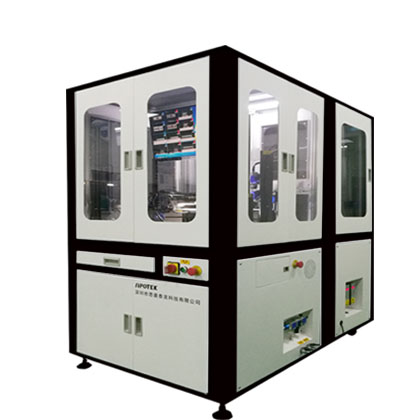

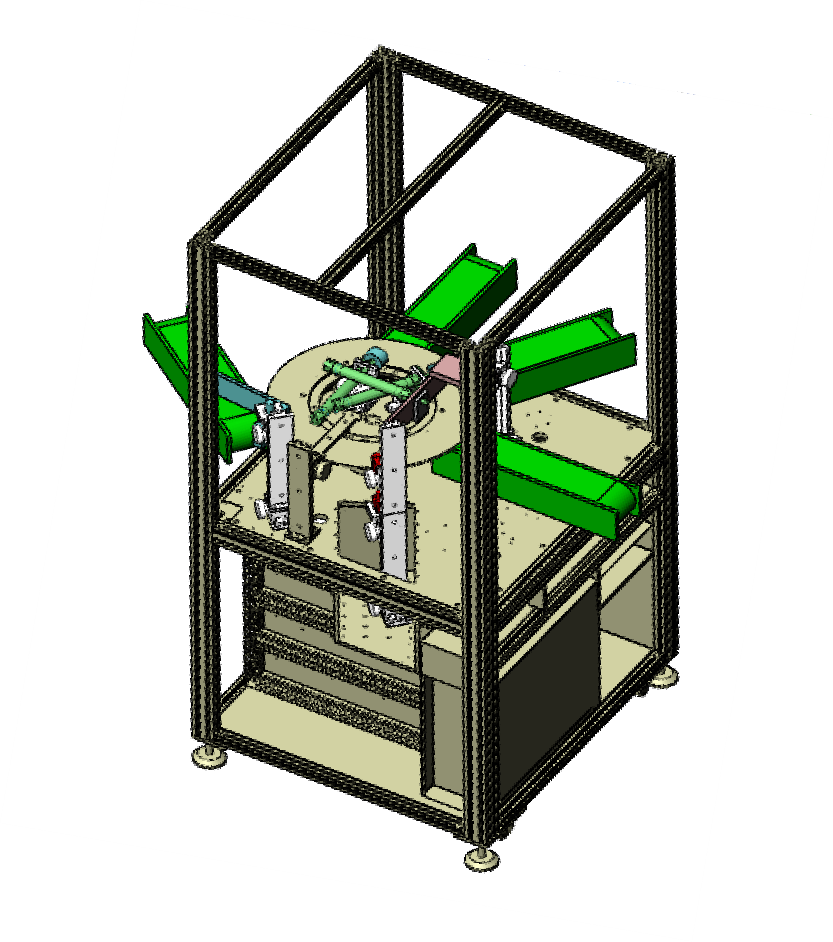

設備外觀3D立體圖

自動化視覺檢測設備自動化視覺檢測設備
三、樣件測試圖片:

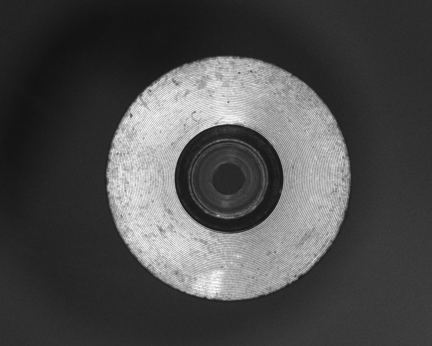

頂部正光檢測原圖：

自動化視覺檢測設備

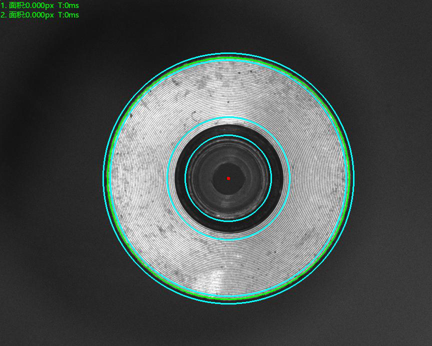

頂部正光檢測良品分析圖：OK

自動化視覺檢測設備

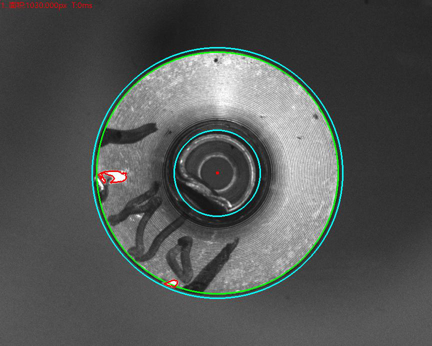

頂部正光檢測不良品分析圖：NG         不良原因：缺陷     分析結果：可檢

自動化視覺檢測設備

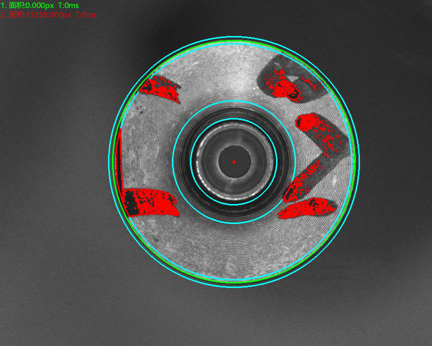

頂部正光檢測不良品分析圖：NG         不良原因：刮傷     分析結果：可檢

自動化視覺檢測設備

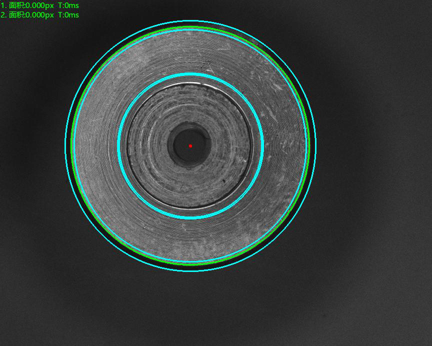

底部正光檢測良品分析圖：OK

自動化視覺檢測設備

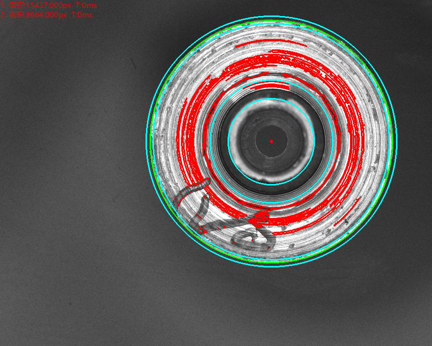

底部正光檢測不良品分析圖：NG         不良原因：缺陷     分析結果：可檢

自動化視覺檢測設備

四、系統安裝要求:
設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
安徽思普泰克從事自動化視覺檢測設備長達18年，專業提供機器視覺檢測產品方案，如需獲取產品檢測方案請登錄安徽思普泰克官網咨詢相關工作人員：m.cnapple.com.cn
