圖像視覺檢測設備檢測電機外觀方案！

作者 : 安徽思普泰克發布時間 : 2020-05-18 瀏覽 : 203 次
安徽思普泰克圖像視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
電機是一種根據電磁感應規律轉換或傳遞電能的電磁裝置。在電路中，電機用字母M表示（舊標準使用d）。其主要功能是產生驅動力矩。發電機作為電器或各種機械的動力源，用字母g表示，其主要功能是將機械能轉換成電能。

安徽思普泰克圖像視覺檢測設備檢測電機外觀流程

一、檢測內容及要求

檢測內容：
      產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 彈片檢測 側面正光 可檢
2 銅線豎立
3 混槽 側面正光 可檢
4 頂部介質有無               側面背光 可檢

安徽思普泰克圖像視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。

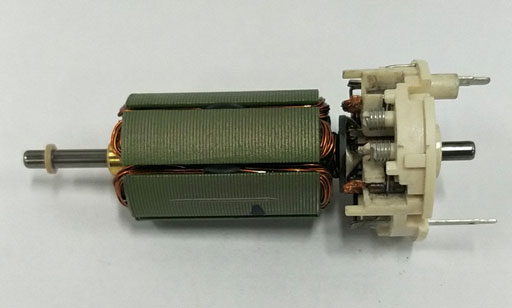

樣品圖：

圖像視覺檢測設備

二、圖像視覺檢測設備組成及主要機構

設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 SONY工業相機 3套

5 相機調節伺服模組 SIPOTEK定制 3套

6 工業鏡頭 FA高清光學工業鏡頭 3套

7 光源 定制光學自適應光源 3套

8 檢測平臺 客供 1套

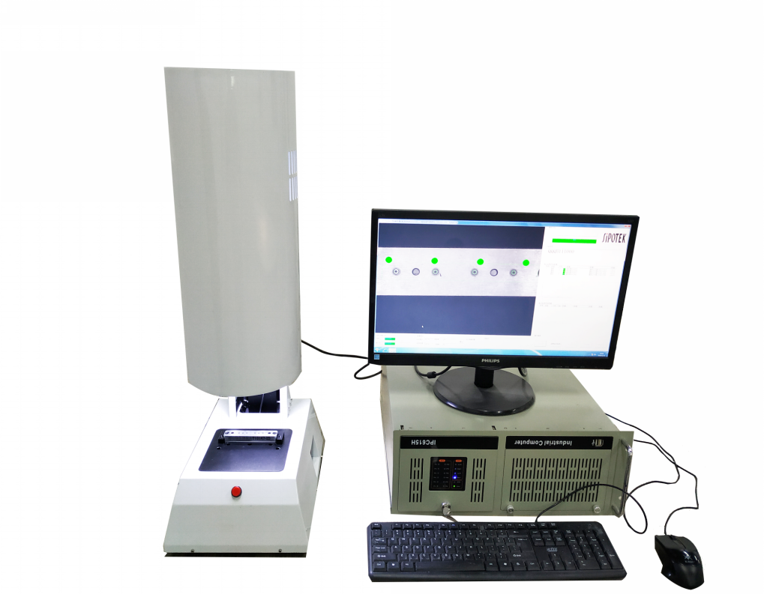

圖像視覺檢測設備外觀3D立體圖

圖像視覺檢測設備

三、樣件測試圖片:

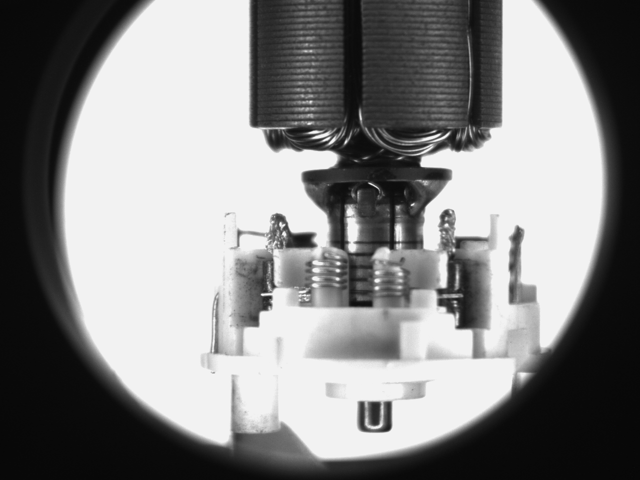

正光檢測原圖：

圖像視覺檢測設備

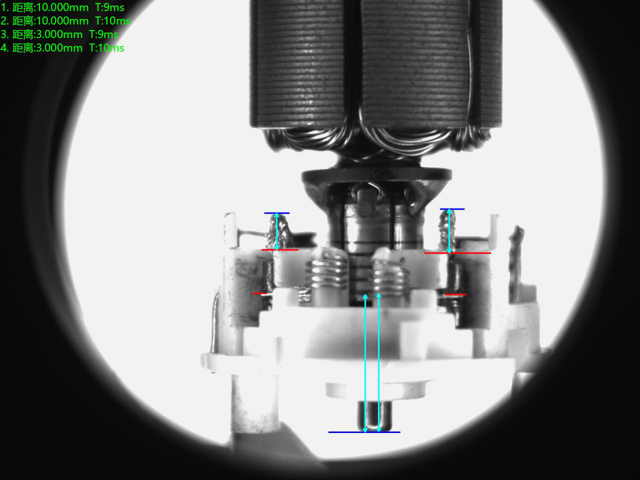

正光檢測良品分析圖：OK

圖像視覺檢測設備

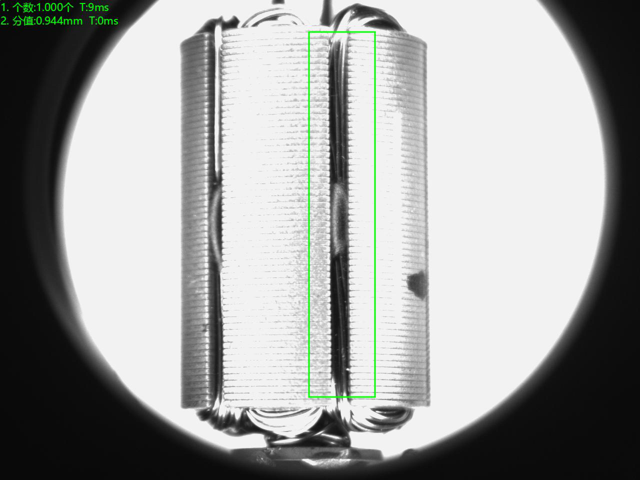

正光檢測良品分析圖：OK

圖像視覺檢測設備

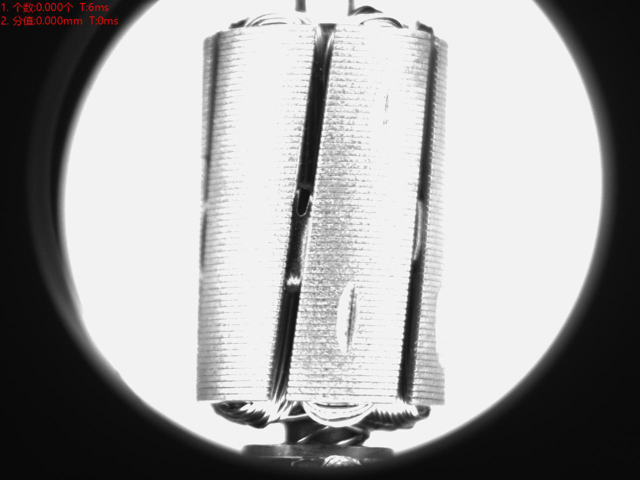

正光檢測不良品分析圖：NG

圖像視覺檢測設備

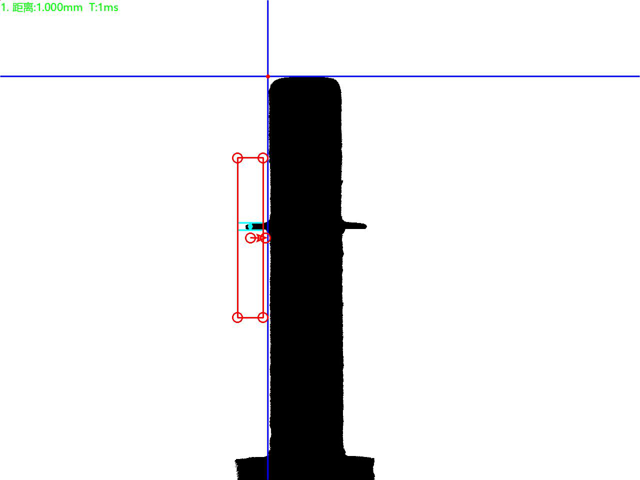

背光檢測良品分析圖：OK

圖像視覺檢測設備

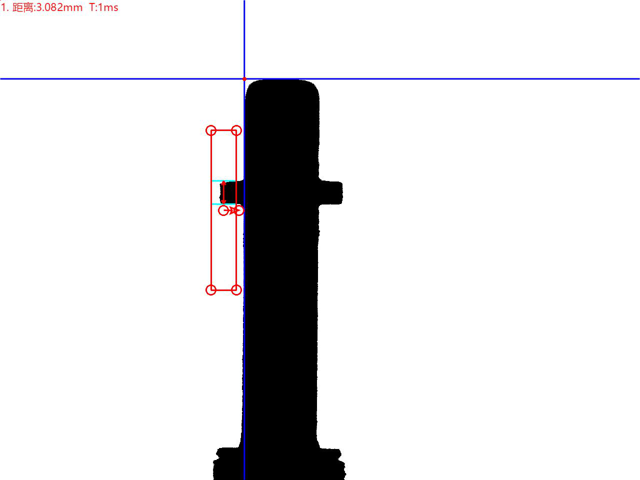

背光檢測不良品分析圖：NG

圖像視覺檢測設備

四、圖像視覺檢測設備安裝要求:

設備放置的檢測空間:  在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
