機器視覺檢測設備如何進行邊緣檢測？
作者 : 安徽思普泰克發布時間 : 2019-12-31 瀏覽 : 122 次
機器視覺檢測設備如何進行邊緣檢測，視覺檢測設備就是用機器代替人眼來做測量和判斷。視覺檢測是指通過機器視覺產品,將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像
視覺檢測設備就是用機器代替人眼來做測量和判斷。視覺檢測是指通過機器視覺產品,將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號；圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。是用于生產、裝配或包裝的有價值的機制。
今天安徽思普泰克智能制造將跟大家分享，機器視覺檢測設備是如何進行邊緣檢測的。

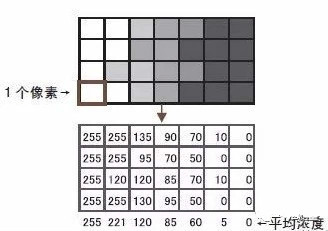

（1）投影處理
投影處理是相對于檢查方向進行垂直掃描，然后計算各投影線的平均濃度。
投影線平均濃度波形被稱為投影波形。
算投影方向的平均濃度可以減少區域內的噪點造成的檢查錯誤。

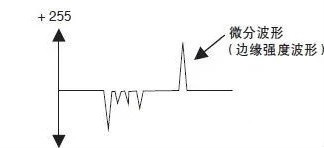

（2）微分處理
根據投影波形進行微分處理。可能成為邊緣的、濃淡變化較大的部位，其微分值也較大。可以消除區域內濃度絕對值的變化所導致的影響。例：沒有濃淡變化的部位的微分值是0，白色（255）→黑色（0） 時的值是-255。

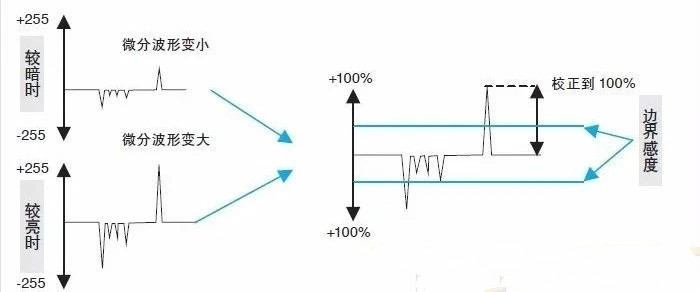

（3）通過校正使微分最大值達到100%
在實際生產線上，為了使邊緣達到穩定的狀態，通常會進行適當的調整以使微分絕對值達到100%。將超過預先設置的“ 邊緣感度（%）”的微分波形的峰值作為邊緣位置。根據濃淡變化峰值的檢測原理，在照度經常發生變化的生產線上也可以穩定的檢測出邊緣。

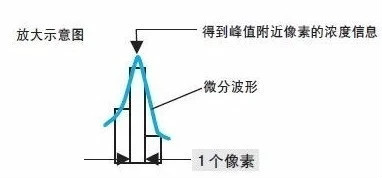

（4）亞像素處理
對于微分波形中最大部分的中心附近的3個像素，根據這3個像素形成的波形，進行修正演算。以1/100像素為單位測算邊界位置（次像素處理）。
（1）投影處理
投影處理是相對于檢查方向進行垂直掃描，然后計算各投影線的平均濃度。
投影線平均濃度波形被稱為投影波形。
算投影方向的平均濃度可以減少區域內的噪點造成的檢查錯誤。
（2）微分處理
根據投影波形進行微分處理。可能成為邊緣的、濃淡變化較大的部位，其微分值也較大。可以消除區域內濃度絕對值的變化所導致的影響。例：沒有濃淡變化的部位的微分值是0，白色（255）→黑色（0） 時的值是-255。
（3）通過校正使微分最大值達到100%
在實際生產線上，為了使邊緣達到穩定的狀態，通常會進行適當的調整以使微分絕對值達到100%。將超過預先設置的“ 邊緣感度（%）”的微分波形的峰值作為邊緣位置。根據濃淡變化峰值的檢測原理，在照度經常發生變化的生產線上也可以穩定的檢測出邊緣。
（4）亞像素處理
對于微分波形中最大部分的中心附近的3個像素，根據這3個像素形成的波形，進行修正演算。以1/100像素為單位測算邊界位置（次像素處理）。
